发泡陶瓷雕刻机的内部结构组成以及切割操作解析

一、发泡陶瓷雕刻机的内部结构组成

发泡陶瓷雕刻机本质是石材雕刻机的高刚性变型 + 泡沫雕刻机的防尘适配，按功能可拆成六大系统：

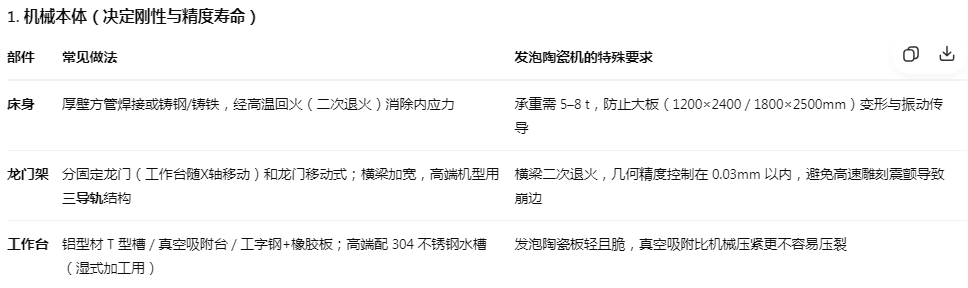

1. 机械本体（决定刚性与精度寿命）

2.主轴系统（切削动力核心）

主轴电机：多为4.5–7.5 kW水冷主轴（风冷6–9 kW也有），转速0–24000 rpm无级可调

变频器（VFD）：控制主轴转速与扭矩输出，优质机型转换效率70%以上

ER夹头/刀柄：夹持刀具，需定期检查夹头磨损与主轴跳动（≤0.003mm为宜）

冷却：水冷循环为主，部分机型对切削点做气冷或雾化冷却

⚠️注意：铭牌最高转速24000 rpm≠实际加工转速。发泡陶瓷莫氏硬度仅5–6、闭孔结构，实际雕刻常用8000–15000 rpm，转速过高反而加剧粉尘飞扬和刀具热疲劳。

3.进给传动系统

导轨：进口方形直线导轨（优于圆光杠，寿命与精度高一个量级）

传动方式：X/Y轴多用研磨斜齿齿条（速度快、行程长），Z轴用精密滚珠丝杠（精度高、自锁性好）

减速机：伺服电机+行星减速机（如新宝），提升输出扭矩

防护：导轨防尘罩（聚氨酯）、封闭式拖链保护线缆

4.驱动系统

全伺服驱动（主流配置）：重复定位精度±0.03–0.05mm，最大加速度可达0.8G

步进电机方案成本低，但精度和高速性能弱，只适合低要求场景

驱动器接收数控系统的脉冲/总线指令，驱动电机运转；部分机型配17位绝对值编码器

5.控制系统（"大脑"）

数控系统：新代、维宏、新多维、星多维等，支持G代码导入、图形化编程、断点续雕

软件链路：AutoCAD/Rhino建模→ArtCAM/Type3/精雕生成刀路→导出G代码→U盘或网线传入控制器

人机界面：工控电脑或工业触摸屏，带加工仿真、手轮（手摇脉冲发生器）

安全功能：限位开关（超程保护）、急停按钮、断电记忆、行程保护

6.辅助系统

除尘系统：工业吸尘器+集尘管道（发泡陶瓷最核心的辅助系统，干切粉尘极大）

冷却/润滑：水冷机、自动润滑泵（X/Y轴丝杆每500小时补3号锂基脂）

自动换刀（选配）：多工序加工用

电气柜：需防尘设计，建议配除湿装置，接地电阻≤4Ω，电压波动控制在±5%

二、切割/雕刻作业全流程解析

阶段1：开机与回零

开机顺序：总电源→CNC电源→驱动电源（关机逆序）

等待系统自检完成，必须逐一排查报警，禁止带故障运行

各轴回机械原点（回零）——这是最容易被跳过却最致命的一步；换刀后必须重新对Z轴零点，否则极易撞刀或伤台面

主轴低速空转预热3–5分钟，检查转向、异响、跳动；同时确认真空吸附电机正转

阶段2：装夹与对刀

板材用真空吸附+软质垫层（橡胶板/聚氨酯），或压板螺栓固定；夹持力要"够牢但别压裂"

装夹前清理台面碎屑——一颗硬渣就能让板件翘起、导致整件报废

用寻边器或定位销建立工件坐标系，翻面加工时必须靠定位销孔对齐

阶段3：编程与刀路

导入CAD/DXF（切割）或三维模型（浮雕）→CAM生成刀路

上机前必须做程序仿真，可视化排查过切、走位、干涉、碰撞

刀路策略要点：

禁止垂直扎刀，用斜向进刀（1°–3°）或螺旋进刀

分层浅切，避免单点集中受力

顺铣优先，减少表面亚损伤

转角处自动降速，减少切削冲击

粗加工留0.1–0.2mm余量给精加工

阶段4：试切与参数设定

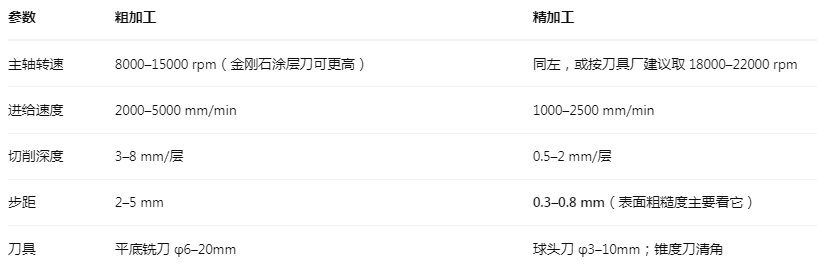

新批次材料先小料试雕，确认无崩边、无毛刺再批量投产。参考参数：

阶段 5：正式加工中的监控

低速起程序，确认切削状态、排屑、冷却都正常后，再逐步提速

全程值守，严禁离岗、玩手机；异响、剧烈振动、报警、粉尘异常立即暂停

每 2 小时检查一次刀具刃口，钝化立即更换

运行中严禁：插拔 U 盘、清理切屑、测量工件、调整夹具、戴手套操作

阶段 6：收尾与维护

先停程序 → 待主轴完全停转 → 关系统 → 关机身电源 → 关总电源（严禁直接拉总闸）

全域除尘，重点清导轨、丝杠、限位开关、主轴夹头周边——陶瓷微粉会磨损精密部件、腐蚀电路

各轴归位，检查自动润滑供油，过滤/更换冷却液

下班遮盖防尘罩；潮湿季节电气柜除湿，夏季监测主轴温升

长期停用应释放各轴预紧力，防止导轨变形

三、发泡陶瓷加工的特殊工艺约束

这是它区别于石材雕刻的关键，设计阶段就要考虑：

闭孔不吸水 → 可干切（推荐，省去干燥工序），也可湿切；莫氏硬度 5–6，普通木工圆盘锯能切，但必须用金刚石或硬质合金刀具

雕刻深度不超过板厚的 1/2，否则薄壁处易断裂

最小内圆角 ≥ 刀具半径；纹理最小间距 ≥ 刀具直径 ×1.5

倒扣面无法加工，三轴机需靠"拆分拼装"或"正反面翻面"规避

材料密度适配：0.3–1.2 g/cm³ 适合本机；超过 1.5 g/cm³ 应改用专用陶瓷雕刻机，否则刀具磨损飞快

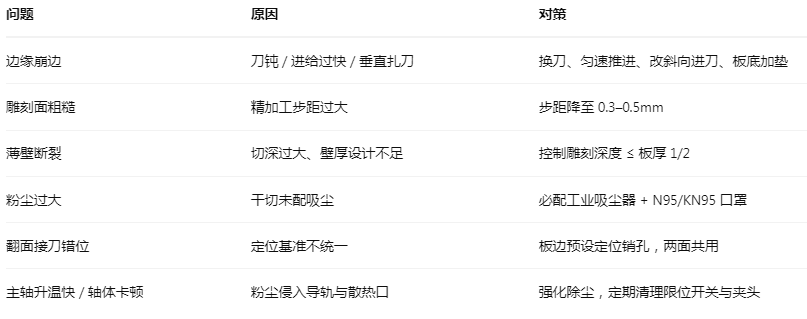

常见缺陷速查
